La resistencia Mecánica de una unión depende principalmente del material de aporte utilizado. Independientemente del proceso de soldadura utilizado, esta es una de las variables mas criticas para lograr una buena soldadura y la ficha técnica permite conocer las características del material a utilizar para poder desarrollar el plan de acción que mejor se adapte a tu trabajo.
Lo primero que vamos a encontrar en la ficha de aporte es el tipo de electrodo y su nombre basándonos en las normas ASW y ASME.

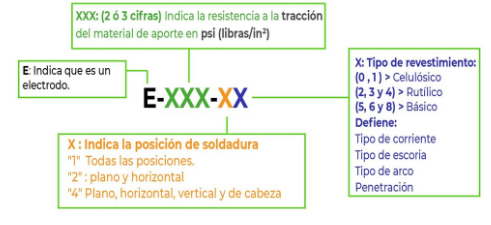

De acuerdo a la ASW cada numero incluido en el nombre del electrodo tienen un significado que nos va a permitir obtener un resumen de sus características más importantes:
Ademas, en la ficha técnica nos encontramos con diferentes secciones que tienen como objetivo ayudarnos a comprender mejor los diferentes usos que podemos darle a un material de aporte particular. A continuación, se detallan cada una de ellas y su relevancia a la hora de elegir el electrodo a usar para un trabajo de soldadura.
Descripción: En la descripción figura la información esencial del electrodo; proceso, tipo de revestimiento, características del cordón y operatividad

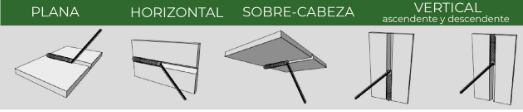

Posición es de soldadura: Indica en que posiciones se puede usar el electrodo, estas pueden ser: plana, horizontal, vertical ascendente y descendente, sobre-cabeza. Esto es importante saberlo porque los electrodos para posiciones verticales y sobre-cabeza varían su fluidez y su velocidad de enfriamiento para poder operar en estas posiciones y evitar el goteo.

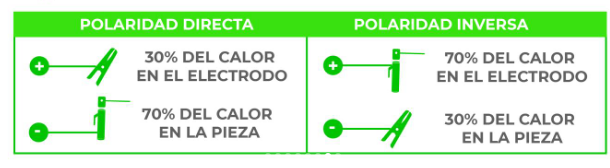

Polaridad: indica con que tipo de corriente opera el electrodo y de que manera deben conectase la pinza de masa y la porta electrodos. Nomenclatura:
AC: corriente alterna
DC: Corriente Continua
Los signos + y – designan el termina de la pinza porta electrodos.
Las opciones que pueden figurar son:
AC/DC + ambas corrientes electrodo positivo
AC/DC- ambas corrientes electrodo negativo
DC + DCEP corriente continua electrodo positivo
CD- o DCEN corriente continua electrodo negativo.
Parámetros recomendados: indica las corrientes de soldadura recomendadas para operar con el electrodo de acuerdo a su diámetro, a mayor diámetro mayor capacidad de corriente de soldadura.
En posición plana y horizontal los valores de corriente son superiores que los valores en posiciones vertical o sobrecabeza
Esta información es importante para evitar que en posiciones vertical y sobre-cabeza gotee el cordón. Además, si se excede la corriente de soldadura optima, se generarán proyecciones y se dañara le revestimiento del mismo generando un cordón irregular.
Composición química: Se especifican los componentes aleantes expresados en porcentajes. Recomendemos que en el caso de los aceros el % de carbono afecta la dureza del material, pero también la soldabilidad.
Aplicación: en este apartado se pueden leer las aplicaciones principales del electrodo y los tipos de materiales con los que es compatible el material de aporte.
A continuación te dejamos una de nuestras hojas técnicas para que puedas visibilizar todas las secciones que venimos mencionando.
